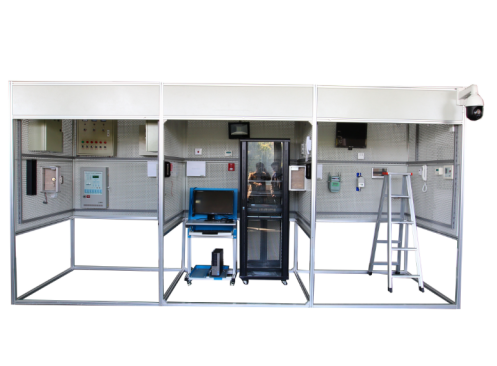

LG-NLY04B型 樓宇智能化安防工程布線實訓系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品概述
LG-NLY04B型 樓宇智能化安防工程布線實訓系統是為職業院校、職業教育培訓機構研制的樓宇智能化技術實訓考核設備，根據智能建筑行業樓宇智能化的特點，在接近工程現場的基礎上，針對實訓教學進行了專門設計，包含了計算機技術、網絡通信技術、樓宇消防工程技術、綜合布線技術、弱電工程技術等，強化了樓宇智能化系統的設計、安裝、布線、接線、編程、調試、運行、維護等工程能力。它適合樓宇智能化工程技術、機電安裝工程等相關專業的教學和培訓。
LG-NLY04B型 樓宇智能化安防工程布線實訓系統在結構上以智能建筑模型為基礎，包含了智能大樓、智能小區、管理中心和樓道等典型結構，涵蓋了對講門禁系統、安防、視頻監控、巡更系統綜合布線和家居智能照明6個系統，各系統既可獨立運行，也可實現聯動。通過此系統進行項目訓練，檢驗學生的團隊協作能力、計劃組織能力、樓宇設備安裝與調試能力、工程實施能力、職業素養和交流溝通能力等。
二、產品特點
1.實操性強：依據相關國家職業標準、行業標準和崗位要求設置各種實際工作任務，以職業實踐活動為主線，通過“做中學”，真正提高學生的動手技能和就業能力。
2.適用面廣：基于樓宇智能化的視頻監控系統、對講門禁系統、防盜報警系統、巡更系統、家居智能照明系統的工作過程進行設計，可滿足實訓教學、工程訓練及職業技能競賽的需要。
3.模塊化設計：由多種系統部件組成，既可將各系統作為獨立的模塊進行訓練，也可將各系統組成綜合的建筑智能化系統進行訓練。
4.綜合性強：培養學生的識圖能力、常用工具和量具的選擇及使用、材料選型和器件安裝與運行、質量檢驗等綜合能力。
5.配套教材齊全：為了增強教學效果及保障實訓項目順利開展，提供配套本設備使用的正規出版社出版《樓宇智能化系統安裝與調試》、《智能樓宇系統操作與實訓》、《樓宇自動化技術與應用》等教材。
6.可靠性高:為了保證本產品實訓教學效果及確保產品質量穩定可靠，要求投標時提供省級以上部門出具的產品檢測報告，原件備查。
7.規范性高：為了防止出現“三無產品”，交貨時提供設備制造廠商名稱、商標及出廠合格證等齊全的相關信息。
三、主要技術性能
1.輸入電源：?jiǎn)蜗嗳€ 220V±10% 50Hz
2.工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m
3.裝置容量：≤1.2kVA
4.外型尺寸：4660mm×1580mm×2300mm
5.安全保護：具有漏電壓、漏電流保護，安全指標符合國家標準
四、系統結構與組成
1.樓宇智能安防布線實訓系統采用模型模塊化設計，由建筑模型、對講門禁、室內安防、周邊防范、視頻監控、巡更、智能家居照明、一卡通系統、消防系統控制等系統組成。
2.建筑模型由標準規格的鋁合金工業型材和網孔式安裝板組成，設有總電源箱。建筑模型分為智能大樓（小區）和管理中心兩部分，安保區域設有單元門和單戶窗，實現智能小區對講門禁系統的設備安裝、智能大樓室內安防系統的設備安裝等工程訓練，實現單元和單戶可視對講功能。
3.管理中心實現智能大樓（小區）的集中監控和管理，安裝有管理中心機、視頻監控臺、監控計算機、巡更、智能家居照明控制箱、一卡通系統、消防系統控制、等典型管理設備。
4.在智能大樓（小區）內安裝典型探測器（煙感探測器、紅外探測器、玻璃破碎探測器、振動探測器、門磁等）、巡更點、紅外對射，安保區域的房間窗戶裝有幕簾探測器，實現室內安防與周邊防范功能。
5.在管理中心區域和智能大樓（小區）內，安裝典型監控器材（半球攝像機、紅外攝像機、槍機、快速球云臺攝像機、網絡攝像機等），實現關鍵區域視頻監控，設有兩臺監視器，其中一臺17寸液晶監視器，一臺19寸液晶監視器。
6.一卡通卡水電器表安裝在模擬大樓用電，交費用電，用水、用氣的交費管理。
7.消防系統大樓配置有智能消防控制主機、樓層頂安裝有總線式智能溫度傳感器、總線式智能燃?xì)鈧鞲衅?、總線式智能煙傳感器、模擬通道安裝有消防警燈、輸入/輸出模塊、輸入模塊、總線式消防專用手動報警模塊等.
8.功能區域之間采用工程橋架實現系統連接。系統中的各模塊即可單獨調試、運行，通過接線和配置，也可進行聯動實訓。
9. 器件的安裝方式與實際工程一致，通過自攻螺絲與工程塑料卡件的配合使用，一名學生即可單獨完成器件的安裝；布線方式通過線槽或線管布線.
五、基本配置
（一）基本規格
2.對講門禁系統安裝、接線與調試能力
3.室內安防與周邊防范系統安裝、接線與調試能力
4.視頻監控系統安裝、接線與調試能力
5.巡更系統安裝與調試能力
6.入侵報警系統安裝、接線、編程與調試能力
7、綜合布系統設計管理實訓能力
8、智能家居系統綜合實訓調試能力
9、一卡通系統安裝調試能力
10、消防系統調試接線能力
11、系統運行維護能力
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
LG-NLY04B型 樓宇智能化安防工程布線實訓系統是為職業院校、職業教育培訓機構研制的樓宇智能化技術實訓考核設備，根據智能建筑行業樓宇智能化的特點，在接近工程現場的基礎上，針對實訓教學進行了專門設計，包含了計算機技術、網絡通信技術、樓宇消防工程技術、綜合布線技術、弱電工程技術等，強化了樓宇智能化系統的設計、安裝、布線、接線、編程、調試、運行、維護等工程能力。它適合樓宇智能化工程技術、機電安裝工程等相關專業的教學和培訓。
二、產品特點
1.實操性強：依據相關國家職業標準、行業標準和崗位要求設置各種實際工作任務，以職業實踐活動為主線，通過“做中學”，真正提高學生的動手技能和就業能力。
2.適用面廣：基于樓宇智能化的視頻監控系統、對講門禁系統、防盜報警系統、巡更系統、家居智能照明系統的工作過程進行設計，可滿足實訓教學、工程訓練及職業技能競賽的需要。
3.模塊化設計：由多種系統部件組成，既可將各系統作為獨立的模塊進行訓練，也可將各系統組成綜合的建筑智能化系統進行訓練。
4.綜合性強：培養學生的識圖能力、常用工具和量具的選擇及使用、材料選型和器件安裝與運行、質量檢驗等綜合能力。
5.配套教材齊全：為了增強教學效果及保障實訓項目順利開展，提供配套本設備使用的正規出版社出版《樓宇智能化系統安裝與調試》、《智能樓宇系統操作與實訓》、《樓宇自動化技術與應用》等教材。
6.可靠性高:為了保證本產品實訓教學效果及確保產品質量穩定可靠，要求投標時提供省級以上部門出具的產品檢測報告，原件備查。
7.規范性高：為了防止出現“三無產品”，交貨時提供設備制造廠商名稱、商標及出廠合格證等齊全的相關信息。
三、主要技術性能
1.輸入電源：?jiǎn)蜗嗳€ 220V±10% 50Hz
2.工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m
3.裝置容量：≤1.2kVA
4.外型尺寸：4660mm×1580mm×2300mm
5.安全保護：具有漏電壓、漏電流保護，安全指標符合國家標準
四、系統結構與組成
1.樓宇智能安防布線實訓系統采用模型模塊化設計，由建筑模型、對講門禁、室內安防、周邊防范、視頻監控、巡更、智能家居照明、一卡通系統、消防系統控制等系統組成。
2.建筑模型由標準規格的鋁合金工業型材和網孔式安裝板組成，設有總電源箱。建筑模型分為智能大樓（小區）和管理中心兩部分，安保區域設有單元門和單戶窗，實現智能小區對講門禁系統的設備安裝、智能大樓室內安防系統的設備安裝等工程訓練，實現單元和單戶可視對講功能。
3.管理中心實現智能大樓（小區）的集中監控和管理，安裝有管理中心機、視頻監控臺、監控計算機、巡更、智能家居照明控制箱、一卡通系統、消防系統控制、等典型管理設備。
4.在智能大樓（小區）內安裝典型探測器（煙感探測器、紅外探測器、玻璃破碎探測器、振動探測器、門磁等）、巡更點、紅外對射，安保區域的房間窗戶裝有幕簾探測器，實現室內安防與周邊防范功能。
5.在管理中心區域和智能大樓（小區）內，安裝典型監控器材（半球攝像機、紅外攝像機、槍機、快速球云臺攝像機、網絡攝像機等），實現關鍵區域視頻監控，設有兩臺監視器，其中一臺17寸液晶監視器，一臺19寸液晶監視器。
6.一卡通卡水電器表安裝在模擬大樓用電，交費用電，用水、用氣的交費管理。
7.消防系統大樓配置有智能消防控制主機、樓層頂安裝有總線式智能溫度傳感器、總線式智能燃?xì)鈧鞲衅?、總線式智能煙傳感器、模擬通道安裝有消防警燈、輸入/輸出模塊、輸入模塊、總線式消防專用手動報警模塊等.
8.功能區域之間采用工程橋架實現系統連接。系統中的各模塊即可單獨調試、運行，通過接線和配置，也可進行聯動實訓。
9. 器件的安裝方式與實際工程一致，通過自攻螺絲與工程塑料卡件的配合使用，一名學生即可單獨完成器件的安裝；布線方式通過線槽或線管布線.
五、基本配置
（一）基本規格
| 序號 | 器材名稱 | 器材規格或型號 | 數量 |
| 1 | 建筑模型 | 由鋁合金型材框架和安裝布線網孔板組成，3120mm×1580mm×2310mm（長×寬×高），分為智能大樓（小區）、管理中心，器件采用自攻螺絲和工程塑料卡件配合安裝。 | 1臺 |
| 2 | 電腦桌 | 600mm×600mm×800mm | 1臺 |
| 3 | 鋼凳 | Φ300mm×450mm | 1把 |
| 4 | 鋁人字梯 | 900mm×250mm×1200mm | 1把 |
| 5 | 智能家居照明控制箱 | 600mm×450mm×150mm | 1臺 |
| 6 | 工程塑料卡件 | 20mm×10mm×11mm | 300個 |
| 7 | 計算機 | 電腦1.M7150（E5800） 2.屏幕尺寸：19英寸 3.CPU 型號：Intel 奔騰雙核 E5800 4.CPU頻率：3200MHz 5.內存容量：4GB DDR3 6.硬盤容量：500GB 7200轉，SATA2，7.內裝操作系統，對講門禁軟件，室內安防軟件，巡更系統軟件，監控軟件 | 1臺 |
| 8 | 樓宇智能化安防布工程各系統概述 |
平臺根據可視對講、入侵報警、視頻監控、巡更、智能家居監控等系統的知識點和技能點，采用全真實物教學的方法，對樓宇智能化系統實際器件的安裝、接線、編程和調試過程進行講練操作，幫助學生快速掌握樓宇智能化器件的安裝和調試技巧。包含以下系統： 1.可視對講系統器件安裝、接線、調試視頻（多功能室內分機、門前鈴、室外主機、電控鎖等器件介紹、安裝、接線，室外主機、室內分機、管理中心機等調試） 2.入侵報警系統器件安裝、接線、調試視頻（入侵報警系統器件介紹，紅外探測器、液晶鍵盤、8防區報警主機等安裝、接線，大型報警主機編程調試） 3.巡更系統器件安裝、調試視頻（巡更系統器件介紹，巡更點安裝，巡更器使用，巡檢點的設置、路路的設置、時間表設置等、網絡遠程信息發布） 4.視頻監控系統器件安裝、接線、調試視頻（紅外攝像機、高速球、硬盤錄像機等安裝、接線，硬盤錄像機調試）APP遠程監控調試、電腦端監控調試等。 5.智能家居監控系統器件安裝、調式. 1、用于ZigBee基本的傳感數據采集與輸出控制實驗APP客戶端互聯網控制。 2、智能家居電器安防管理系統 模擬智能家居應用，通過軟件對產品模塊進行管理 3、系統分區管理，模擬三室一廳包函廚衛等智能照明，安防，空調，電視，等家電的控制與監控。 4、智能照明 智能照明系統，對燈光進行智能控制與管理的系統，跟傳統照明相比，實現對白熾燈的調光、一鍵場景、一對一遙控及分區燈光全開全關等管理，并可以用多種控制方式實現以上功能，*主要的控制方式為無線遙控、定時控制、集中控制、甚至遠程控制等，從而達到智能照明的節能、環保、舒適、方便的功能。 智能家居控制器安裝，遠程監控的設置操作） 6、一卡通系統 系統配置有ID卡水表（DN201000脈沖/T）、ID卡電表（AC220V\10A）、ID卡氣表（MSG2.5立方，左進右出）、收費讀卡器（USB，5V <500MA）、一卡通管理軟件 7消防系統 配置有智能消防控制主機、總線式智能溫度傳感器、總線式智能燃?xì)鈧鞲衅?、總線式智能煙傳感器、消防警燈、輸入/輸出模塊、輸入模塊、總線式消防專用手動報警模塊、智能消防控制主機、總線式智能溫度傳感器等，可進行器件的選擇、檢測、安裝、消防聯動系統的線路鋪設、連接、系統調試、編程和運行任務。 |
1套 |
| 9 | 智能安防系統管理仿真軟件 |
（1）所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。 （2）用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。 （3）集成無線多功能數據采集、分析、控制系統可實時長時間記錄電壓、電流等，并生成趨勢曲線。 ★為保證軟件正版，投標時提供軟件著作權證書備查 |
|
| 10 | 建筑大樓三維電氣安裝調試實訓仿真軟件 |
以三維仿真交互技術和三維動畫視覺表現及多媒體數字技術為核心，能進行三維電路分析、電氣電路模擬電路考核、綜合技能虛擬實訓、電氣基礎訓練、元器件識別檢測。 ★為保證軟件正版，投標時提供軟件著作權證書備查 |
（二）系統配置
| 序號 | 器材名稱 | 器材規格或型號 | 數量 |
| （1）對講門禁系統 | |||
| 1 | 彩色可視室外主機 | 1臺 | |
| 2 | 普通壁掛室內分機 | 1臺 | |
| 3 | 主機安裝盒 | 1只 | |
| 4 | 管理中心機 | 1臺 | |
| 5 | 聯網器 | 1只 | |
| 6 | 電源箱 | 1只 | |
| 7 | 層間分配器（4分支） | 1只 | |
| 8 | 通訊轉換模塊 | 1個 | |
| 9 | 管理軟件 | 1套 | |
| 10 | 非接觸卡 | 2張 | |
| 11 | 免提可視室內分機 | 1臺 | |
| （2）室內安防及周界防范系統 | |||
| 12 | 震動探測器 | 1只 | |
| 13 | 玻璃破碎探測器 | 1只 | |
| 14 | 煙霧探測器 | ||
| 15 | 被動紅外探測器 | 1只 | |
| 16 | 門磁 | 1對 | |
| 17 | 紅外對射探測器 | 1對 | |
| 18 | 聲光報警器 | 1只 | |
| 19 | 家用緊急求助按鈕 | 1只 | |
| 20 | 被動紅外幕簾探測器 | 1只 | |
| 21 | 大型報警主機 | 1臺 | |
| 22 | 液晶鍵盤 | 1臺 | |
| （3）視頻監控系統 | |||
| 23 | 勻速球攝像機 | 1臺 | |
| 24 | 彩色半球攝像機 | 1臺 | |
| 25 | 網絡攝像機 | 1臺 | |
| 26 | 硬盤錄像機 | 1臺 | |
| 27 | 19寸液晶監視器 | 1臺 | |
| 28 | 紅外攝像機 | 1臺 | |
| 29 | 槍機 | 1臺 | |
| 30 | 支架 | 2個 | |
| 31 | 液晶監視器 | 1臺 | |
| 32 | 硬盤 | 1塊 | |
| 33 | 單頭音頻線 | 4根 | |
| 34 | 自動光圈鏡頭 | 1個 | |
| （4）巡更系統 | |||
| 35 | 巡更器 | 2臺 | |
| 36 | 巡更點 | 10根 | |
| 37 | 標志牌 | 10個 | |
| 38 | 通訊座 | 1個 | |
| 39 | 巡更管理軟件 | 1套 | |
| （5）綜合布線系統 | |||
| 40 | 程控交換機 | 1臺 | |
| 41 | RJ45配線架 | 1套 | |
| 42 | 以太網交換機 | 1臺 | |
| 43 | 電話程控交換機 | 1臺 | |
| 44 | 電話配線架 | 4套 | |
| 45 | 底盒 | 10個 | |
| 46 | 電話模塊 | 10塊 | |
| 47 | 網絡模塊 | 10塊 | |
| 48 | 電話機 | 4臺 | |
| 49 | RJ45水晶頭 | 100個 | |
| 50 | RJ11水晶頭 | 100個 | |
| 51 | 網絡線鉗 | 1把 | |
| 52 | 打線鉗 | 1把 | |
| 53 | 線纜測試儀 | 1臺 | |
| （6）智能家居照明控制系統 | |||
| 54 | 照明控制箱 | 1套 | |
| 55 | 照明燈具吸頂燈 | 2個 | |
| 56 | 無線智能開關 | 2個 | |
| 57 | 智能窗簾 | 1個 | |
| 58 | 無線燃?xì)馓綔y(cè)器 | 1個 | |
| 59 | 聲光報警器 | 1個 | |
| 60 | 紅外轉發器 | 1個 | |
| 61 | 智能家居主機 | 1個 | |
| 62 | 智能插座 | 4個 | |
| 63 | AP路由器 | 1個 | |
| 64 | 無線探測器 | 1個 | |
| 65 | 無線網絡攝像機 | 1套 | |
| （7）一卡通系統 | |||
| 66 | ID卡水表 | 1套 | |
| 67 | ID卡電表 | 1套 | |
| 68 | ID卡氣表 | 1套 | |
| 69 | 收費讀卡器 | 1套 | |
| 70 | 一卡通管理軟件 | 1套 | |
| 71 | 消費機 | 1套 | |
| （8）消防系統 | |||
| 72 | 智能消防控制主機 | 1臺 | |
| 73 | 總線式智能溫度傳感器 | 1個 | |
| 74 | 總線式智能燃?xì)鈧鞲衅?/td> | 1個 | |
| 75 | 總線式智能煙傳感器 | 1個 | |
| 76 | 聲光報警器 | 1個 | |
| 77 | 輸入/輸出模塊 | 1個 | |
| 78 | 輸入模塊 | 1個 | |
| 79 | 總線式消防專用手動報警模塊 | 1個 | |
| 80 | 火災顯示盤 | 1個 | |
| （7）耗材類 | |||
| 81 | 工程塑料卡 | 300個 | |
| 82 | 23芯線 | 黑 | 2卷 |
| 83 | 23芯線 | 紅 | 2卷 |
| 84 | 16芯線 | 黃 | 1卷 |
| 85 | 16芯線 | 藍 | 1卷 |
| 86 | 屏蔽雙絞線 | 2芯 | 20米 |
| 87 | 視頻線 | SYV75-3 | 1卷 |
| 88 | BNC插頭 | 20個 | |
| （7）工具 | |||
| 89 | 剪刀 | 1把 | |
| 90 | 烙鐵 | 40W | 1把 |
| 91 | 剝線鉗 | 1把 | |
| 92 | 螺絲刀 | 小一字 | 2把 |
| 93 | 螺絲刀 | 小十字 | 2把 |
| 94 | 螺絲刀 | 長柄十字 | 1把 |
| 95 | 尖嘴鉗 | 1把 | |
| 96 | 斜口鉗 | 1把 | |
| 97 | 焊錫絲 | 1卷 | |
| 98 | 萬用表 | 3位半 | 1個 |
| 99 | 內六角扳手 | Φ8 | 1把 |
| 100 | 內六角扳手 | Φ5 | 1把 |
六、通過項目任務實施，可考察的職業能力
1.建筑智能安防布線的實施能力2.對講門禁系統安裝、接線與調試能力
3.室內安防與周邊防范系統安裝、接線與調試能力
4.視頻監控系統安裝、接線與調試能力
5.巡更系統安裝與調試能力
6.入侵報警系統安裝、接線、編程與調試能力
7、綜合布系統設計管理實訓能力
8、智能家居系統綜合實訓調試能力
9、一卡通系統安裝調試能力
10、消防系統調試接線能力
11、系統運行維護能力
