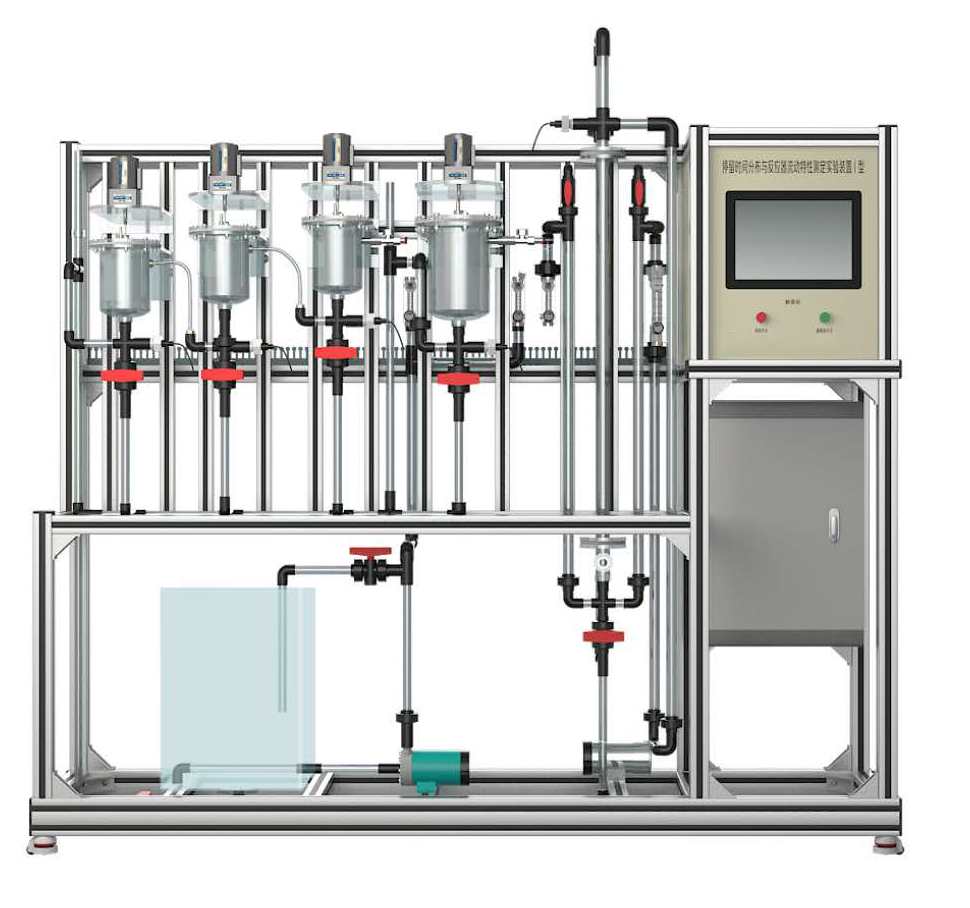

LG-FYQLD停留時間分布與反應器流動特性測定實驗裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、裝置功能
1、對比研究釜式和管式反應器停留時間分布與反應器流動特性。
2、通過多釜串聯模型參數對釜式、管式反應器停留時間分布以及返混程度做分析研究，模型參數N代表反應器的返混程度，N越大返混程度越小，進而引導學生理解平推流和全混流兩種理想模式。
3、裝置可分別進行無循環及變化循環比R操作，在不同返混程度下測定管式反應器停留時間分布。
4、裝置采用脈沖示蹤法測定停留時間分布，電導儀能準確實時檢測記錄各反應器出口示蹤劑的濃度，通過軟件處理得到各項參數。
5、全觸摸集成化控制，高穩定數據傳輸，硬件加密。
6、裝置可實現移動終端掃碼，獲取裝置三維工藝視頻介紹。
二、設計參數
1、常溫，常壓操作。
2、單釜：
3、水流量：40L/h、平均停留時間（數學期望值）
：200-600。
4、方差
：1.0
105--3.0
105、模型參數N：1.2—2。
5、三釜：
6、水流量：40L/h、平均停留時間（數學期望值）
：200-600。
7、方差
：1.0
105--5.0
105、模型參數N：1.2—4。
三、主要配置
有機玻璃反應釜、管式反應器、轉子流量計、水箱、水泵、電機、數字電導儀閥門、管道、中央處理器、觸摸屏、高品質鋁合金型材框架。
四、公用設施
1、水：裝置自帶透明水箱，連接自來水接入。
2、電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
3、實驗物料：水- KCl。
五、主要設備
1、釜式反應器1.0L，透明有機玻璃制成，數量3個。
2、釜式反應器3.0L，透明有機玻璃制成，數量1個。
3、管式反應器：直徑Φ35，長度1200mm，填料拉西環φ4mm。
4、水箱：80L，透明有機玻璃材質。
5、管路：透明，壁厚≥2.0mm，透明可視材質。
6、交流可調速電機：功率15W，無級調速。
7、進水泵：MP型磁力驅動泵，額定功率：15W，額定流量：6L/min。
8、循環泵：額定流量6L/min，揚程3m。
9、數字電導儀：0～2000μS/cm，光電耦合器隔離保護4-20ma信號輸出，電導電極：5支。485通訊接口轉換，標準MODBUS RTU通訊協議，自動數據處理與屏幕顯示實驗曲線、數據，自動溫度補償：0-100℃。
10、轉子流量計：流量6-60L/h，水。
11、中央處理器：執行速度0.64μs，內存容量16K，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。
12、模擬量模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。
13、采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。
14、額定電壓：220V，總功率：1kW。
15、外形尺寸：2000×550×2000mm（長×寬×高）外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。
16、轉換模塊及在線監控軟件一套。
17、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
六、測控組成
|
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
電機轉數 |
霍爾開關 |
觸摸屏 |
調速模塊 |
|
流量 |
轉子流量計 |
轉子流量計 |
轉子流量計 |
|
濃度 |
在線電導率儀 |
觸摸屏 |
無 |
|
示蹤劑流動時間 |
時間控制器 |
觸摸屏 |
無 |
