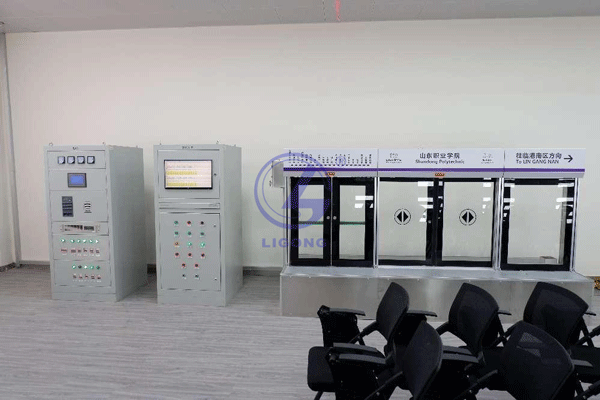

LG-GDM002型 屏蔽門控制系統實驗臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
模擬實現站臺門系統功能操作，重點考慮能夠進行對屏蔽門電氣控制及聯動控制的實驗。
根據真實地鐵屏蔽門電氣控制原理進行仿真還原，可接入學?，F(xiàn)有屏蔽門設備，采集屏蔽門狀態、控制屏蔽門開關門動作。

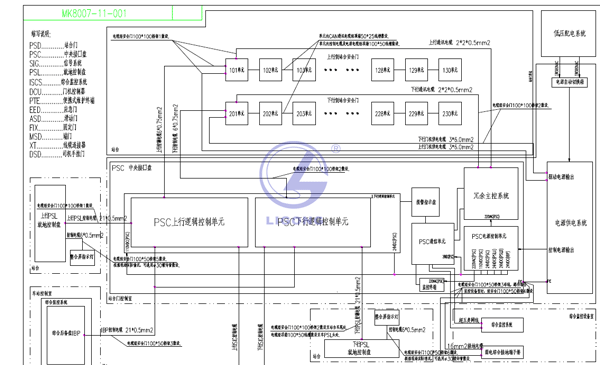

（1）屏蔽門控制系統實驗臺包含以下設備
1）電源系統
包含控制電源、驅動電源，具有過流、過壓保護功能，滿足屏蔽門運行。
2）仿真中央接口盤
仿真中央接口盤具備實時監控屏蔽門狀態信息的功能。
中央接口盤面板將設置如下狀態指示燈：
開門狀態指示燈（綠色）。
PSL操作允許狀態指示燈（綠色）。
ASD(滑動門)/EED(應急門)全關閉并鎖緊狀態指示燈（綠色）。
ASD/EED互鎖解除報警指示燈（紅色）。
ASD/EED開門故障指示燈（紅色）。
ASD/EED關門故障指示燈（紅色）。
現場總線故障指示燈（紅色）。
供電電源故障指示燈（紅色）。
故障復歸按鈕指示燈（綠色）
PSC盤面燈測試按鈕（綠色）
3）就地控制盤（PSL）
PSL 內安裝了就地控制有效開關，能有效的保證控制安全。PSL 能提供獨立的控制，當信號系統出現故障使 PSC 無法控制 PSD 開/關時，能發出驅動允許控制信號到 DCU，控制屏蔽門的開關運行。
通過 PSL 可實行屏蔽門的手動操作，其主要特征是：
操作允許使用一個二位鑰匙開關，當處于“允許”位置時，PSL 能進行開關門操作。
設有門關閉及門打開的狀態指示燈。
設有一個安全回路互鎖解除彈簧復位鑰匙開關，當開關按鈕處于“互鎖解除”位置時發出互鎖解除信號。
設有“門全關且鎖緊”及“互鎖解除”狀態指示燈。
設有盤面指示燈測試按鈕，當按下該按鈕所有盤面上的指示燈亮，
釋放時熄滅。
盤面的按鈕和指示燈如下：
PSL 操作允許鑰匙開關
PSL 操作允許指示燈（綠色）
開門按鈕指示燈（紅色）
關門按鈕指示燈（綠色）
PSD 互鎖解除鑰匙開關（當互鎖回路失效時，發出指令讓列車離開）
滑動門/應急門互鎖解除指示燈。（紅色）
PSL 盤面指示燈檢測按鈕（黑色）
（2）聯動接口
1）信號系統接口
支持和信號ATS系統和OCC調度中心聯動，實現平臺互聯；并能夠與現有的各個子系統之間進行場景演練，也為將來設備擴展、場地改建等留有相應的聯動接口。
2）ISCS系統接口
支持和ISCS系統（BAS）聯動，實現平臺互聯；并能夠與現有的各個子系統之間進行場景演練，也為將來設備擴展、場地改建等留有相應的聯動接口。
3）IBP盤
支持和IBP盤聯動，實現平臺互聯；并能夠與現有的各個子系統之間進行場景演練，也為將來設備擴展、場地改建等留有相應的聯動接口。
