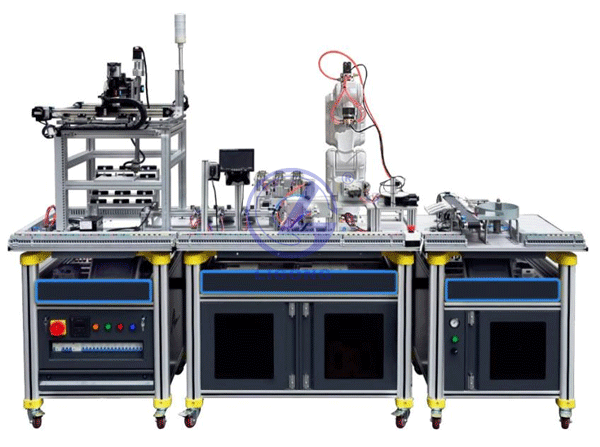

LGY-JD05B型 通用機電設備安裝與調試實訓裝備
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、設備概述
LGY-JD05B型 通用機電設備安裝與調試實訓裝備主要由實訓臺架、典型的機電設備的機械部件， 電氣控制單元等組成。典型的機電設備的機械部件主要包括供料機構、傳送帶輸送分揀機構、工業機器人、直角坐標機械手、立體倉庫以及可擴展的模擬生產設備實訓模塊等； 電氣控制單元主要有電源配電、PLC 可編程控制器、觸摸屏、變頻器、步進電機控制、伺服電機控制、按鈕指示燈、接線端子及各種檢測傳感器等部分組成。整體結構采用開放式和拆裝式，可根據現有的機械部件，以模塊化的方式組裝和搭建具有生產功能的智能生產線設備，也可添加其它機械部件組裝其他生產設備，使整個裝置能夠靈活的按教學實訓要求組裝具有模擬生產功能的智能生產線設備。
本實訓裝置適合大中專院校的《機械技術》、《機電設備安裝與維修》、《機電技術應用》、《電氣運行與控制》、《電氣技術應用》、《電氣及PLC控制技術》、《可編程控制器技術》、《PLC及其應用》、《人機界面組態與應用》、《傳感器檢測與應用》、《工業機器人基礎與應用》、《運動控制技術與應用》、《變頻器技術及應用》、《電子電器應用與維修》等專業課程的實訓教學。也適用職業鑒定機構的PLC實操、技能鑒定考核。
二、技術參數
1、輸入電源：三相五線制AC380V±10% 50HZ
2、輸入功率：≤2 kw
3、工作環境：1）溫度：-10℃~+40℃；2）相對濕度：≤90%（+20℃)；3）空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃。
4、設備成套重量：500kg
5、外形尺寸：
（1）實訓臺1：長×寬×高=1200mm×800mm×925mm（大）
（2）實訓臺2：長×寬×高=800mm×800mm×925mm （?。?br />
（3）實訓臺3：長×寬×高=800mm×800mm×925mm （?。?nbsp;
（4）擴展實訓臺4：1200mm×800mm×925mm（大）
6、本質安全：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及 帶絕緣護套的高強度安全型實驗導線。
7、十字機械滑臺送料單元：十字機械滑臺送料單元包括底板、電機、聯軸器、軸承及軸承座、直線導軌、滾珠絲杠、滑板、同步帶 等運動部件，實現將物料從倉庫按照縱橫向移動傳送到物料加工單元。
8、多工位轉塔加工單元：多工位轉塔加工單元包括上下模盤、18孔加工部件、孔加工模具、鏈傳動機 構等部件，實現物料機械加工。
9、工業機器人單元：工業機器人單元由 6 自由度機器人手實 現將物料從智能倉儲單元搬運至十字機械 滑臺送料單元，移動到物料 加工區等待，當物料加工完成后將加工后的工件放在的傳送帶上，在 移動到 智能倉儲單元區等待，完成將檢測后的工件抓取入庫等功能。10、工業機械手搬運單元：工業機機械手搬運單元采用龍門架結構，可實現任意位置工件的抓取物料。
11、視覺檢測單元：當加工完成的工件傳送到該位置時，利用視覺檢測單元對成品進行檢測，若符合要求，則傳送帶將工件繼續往下輸送；若不符合要求，則利用分揀機構將工件分揀到廢品倉庫。
12、智能倉儲單元：智能倉儲單元包括底座及支架、齒輪齒條、帶傳動、貨叉裝置、工件儲存庫位、真 空吸盤等部分，根據通用機電 設備工件入庫任務要求完成物料出庫、工件入庫等相應功能。
13、控制系統：系統可由多臺PLC組成，PLC之間通過工業控制網絡通訊實現互連。
五、實訓項目
（一）機電設備的裝配與調整項目
選用該裝置配置的機電設備部件、氣缸、直流電機、步進電機、伺服電機、傳感器等器件可完成下列機電設備組裝工作任務：
1、機械識圖與裝配工藝的編寫；
2、轉盤供料機構的裝配與調整；
3、托盤供料機構的裝配與調整；
4、十字滑臺機構的裝配與調整；
5、皮帶輸送機的裝配與調整；
6、物件分揀機構的裝配與調整；
7、直角坐標機械手機構裝配與調整；
8、工業機器人單元的定位安裝調整；
9、旋轉機構的組裝與調整；
10、翻轉機構的組裝與調整；
11、伸縮式?jīng)_壓機構的裝配與調整；
12、磚塔沖壓機構的裝配與調整
13、智能立體倉庫機構的裝配與調整；
14、自動生產線設備組裝與調整。
（二）氣動系統的安裝與調試項目：
選用該裝置配置的單出桿氣缸、氣動手爪、旋轉氣缸、氣動快換機構等氣動執行元件和單控電磁換向 閥、雙控電磁換向閥和磁性開關等氣動控制元件，可完成下列氣動技術的工作任務：
1、氣動方向控制回路的安裝與調試；
2、氣動速度控制回路的安裝與調試；
3、氣動擺動控制回路的安裝與調試；
4、氣動順序控制回路的安裝與調試；
5、氣動快換控制回路的安裝與調試；
6、氣動系統安裝與調試；
（三）電氣控制電路的安裝與調試
選用該裝置配置的PLC 可編程控制器控制、變頻器、步進電機和伺服電機驅動控制系統和指令開關、傳感器等，可完成下列電氣控制電路的安裝與調試工作任務：
1、供料單元控制電路的連接與調試；
2、十字滑臺單元電路的連接與調試；
3、變頻器驅動的輸送分揀控制電路的連接與調試；
4、步進電機驅動的輸送分揀控制電路的連接與調試；
5、直角坐標機械手電氣控制電路的連接與調試；
6、工業機器人單元控制電路的連接與調試；
7、工件旋轉單元控制電路的連接與調試；
8、工件翻轉單元控制電路的連接與調試；
9、工件伸縮沖壓單元控制電路的連接與調試；
10、工件轉塔沖壓單元控制電路的連接與調試；
11、智能立體倉庫單元電路的連接與調試；
12、視覺識別系統電路的連接與調試；
13、掃碼槍與RFID 信息讀寫系統電路的連接與調試；
14、通用機電設備整機控制電路的連接與調試；
（四）機電設備程序控制與調試項目
1、供料單元 PLC 控制程序編寫與調試；
2、十字滑臺單元的 PLC 定位控制程序編寫與調試；
3、三相異步電機驅動的輸送分揀單元 PLC 控制編寫與調試；
4、步進電機驅動的輸送分揀 PLC 控制編寫與調試；；
5、直角坐標機械手 PLC 控制程序編寫與調試；
6、工業機器人單元 PLC 控制程序編寫與調試；
7、工件旋轉單元 PLC 控制程序編寫與調試；
8、工件翻轉單元 PLC 控制程序編寫與調試；
9、工件伸縮沖壓單元 PLC 控制程序編寫與調試；
10、工件轉塔沖壓單元 PLC 控制程序編寫與調試；
11、立體倉庫單元 PLC 控制程序編寫與調試；
12、視覺識別系統流程編輯、PLC 程序編寫與調試；
13、掃碼槍與RFID 信息讀寫系統 PLC 程序編寫與調試；
14、通用機電設備整機 PLC 控制程序編寫與調試；
（五）通用機電設備安裝與調試實訓裝備用于考核或技能競賽，可考察的職業能力：
1、機械識圖能力
2、機械構件的裝配與調整能力；
3、機電設備的安裝與調試能力；
4、電路安裝能力；
5、氣動系統的安裝與調試能力；
6、通用機電設備的控制程序的編寫與調試能力；
7、自動控制系統的安裝與調試能力。
六、技術參數要求
|
序號 |
名稱 |
主要技術指標 |
數量 |
單位 |
|
1 |
實訓桌 |
整體外觀采用雙拼色搭配，主體面版采用深灰色， 局部以黃色作為點綴?？蚣芙Y構主要采用鋁合金 型材搭建而成，型材有圓角，型材凹槽有包邊， 型材桌面采用懸浮式工作臺設計，桌面四周有圓 角型材包邊。支撐腳底部帶有萬向腳輪。實訓臺 下方四周都采用封門設計，前后面板采用帶鎖的 可拆卸結構設計， 內部可放置電源控制柜、資料 夾、機器人控制柜以及氣站等單元 1） 實訓臺 1： 長×寬×高=1200mm×800mm×925mm； 2） 實訓臺 2： 長×寬×高=800mm×800mm×925mm； 3） 實訓臺 3： 長×寬×高=800mm×800mm×925mm； 1） 實訓臺 4（機械裝調實訓臺）： 長×寬×高=1200mm×800mm×925mm； 2） 實訓臺 5（鉗工實訓臺）： 長×寬×高=950mm×700mm×1500mm； |
1 |
套 |
|
2 |
配電箱 |
配電箱集成在左側實訓臺下方，網孔抽屜式配電 柜設計。 負荷開關：NF1-32/3.0.1.0，1 只； 多功能儀表：DB194E-9S4，1 只； 指示燈：AC 220V 黃、綠、各 1 只，紅燈兩只； 漏開開關：3P+N 16A，1 只； 漏開開關：1P+N 6A， 1 只； 空氣開關：3P，10A， 1 只； 空氣開關：2P，5A， 7 只； 開關電源 DC24 10A 1 只。 配電箱背板接口： 工業防水插座/插頭：三相五線進線，1 套。 工業防水插座/插頭：單相三線進線，1 套。 4 芯矩形航空插頭：7 只。 8 芯矩形航空插頭：1 只。 |
1 |
臺 |
|
3 |
直立式懸臂 控制及顯示 單元 |
觸摸屏：TPC 7032KT MCGS，1 臺。 急停按鈕 1 只；轉換開關 1 只；復位按鈕（綠、 紅）各 1 只； 24V 指示燈（黃、綠、紅）各 1 只。 |
1 |
套 |
|
4 |
折疊式觸摸 屏顯示單元 |
觸摸屏：TPC 7032KT MCGS，1 臺。 折疊支架，1 個。 |
1 |
套 |
|
5 |
手持式按鈕 指示燈模塊 |
急停按鈕 1 只；轉換開關 1 只；復位按鈕（綠、 紅）各 1 只； 24V 指示燈（黃、綠、紅）各 1 只。 |
1 |
套 |
|
6 |
可編程控制 器 |
CPU ST60 DC/DC/DC 3 個；EM DR08 1 個；EM AM03 1 個；SB CM01 1個 |
1 |
臺 |
|
7 |
變頻器 |
G120C 0.75KW 1個 |
1 |
臺 |
|
8 |
供料單元 |
直流減速電機（24 V，輸出轉速 7.4 r/min）1 臺； 送料盤 1 個；多層托盤式供料臺 1 套。 |
1 |
套 |
|
9 |
十字滑臺 |
主要由滾珠絲杠螺母副、直線導軌和滑塊、工作 臺面（底板、中滑板、上滑座）、軸承、軸承座、 端蓋、等高塊、墊塊、導軌壓緊塊、導軌定位塊 等組成；為保證設備的穩定性。工作臺面及軸承 座全部要求采用精密鑄造工藝。 |
1 |
套 |
|
10 |
皮帶輸送分 揀 1 單元 |
86mm 步進電機 1 臺；平皮帶 1 條；單出桿氣缸 3 只；導桿氣缸 1 只；單控電磁換向閥 4 只；光纖 傳感器 3 只；光電傳感器 2 只；磁性開關 4 只； 物件導槽 3 個。 |
1 |
套 |
|
11 |
皮帶輸送分 揀 2 單元 |
三相減速電機（380 V，25W，轉速 1300r/min）1 臺；旋轉編碼器（500 線）1 只；平皮帶 1 條；單 出桿氣缸 3 只；單控電磁換向閥 3 只；視覺傳感 器 1 套；超聲波傳感器 1 只；磁性開關 3 只；光 電傳感器 2 只；物件導槽 3 個。 |
1 |
套 |
|
12 |
工業機器人 單元 |
采用六軸工業機器人，適合用于上下料、分揀、裝配等各項工作。同時所有機器人線纜內置，能夠在狹小的空間靈活的進行作業，安裝方式可以選擇地面安裝、掛裝、倒裝。 1、工業機器人技術參數： （1）自由度：6自由度 （2）驅動方式：AC全伺服電機驅動 （3）負載能力：額定3KG （4）最大5 KG （5）重復定位精度：±0.05mm （6）每軸運動范圍： 關節1 ±170° 關節2 ±110° 關節3 +40°/-200° 關節4 ±185° 關節5 ±120° 關節6 ±360° （7）每軸運動速度 關節1 370°/s 關節2 370°/s 關節3 430°/s 關節4 300°/s 關節5 460°/s 關節6 600°/s
關節5 35Nm 關節6 24Nm （9）最大工作半徑：700mm （10）通信方式:MODBUS TCP/以太網 （11）操作方式:示教再現/編程 （12）供電電源:兩相/220V/50Hz 2、機器人控制器 （1）可以將預定的控制方案和指令轉變成期望的機械運動，實現機械運動精確的位置控制、速度控制、加速度控制、轉矩或力的控制。運動控制器主要起著一個比較好的控制以及連接的作用，將這些機器的速度以及相應的距離進行控制。 （2）伺服驅動器是用來控制伺服電機的一種控制器，主要應用于高精度的定位系統。通過位置、速度和力矩三種方式對伺服馬達進行控制，實現高精度的傳動系統定位。 3、示教器 觸摸屏尺寸8英寸，全觸屏操作，配備急停開關、鑰匙開關，配備USB接口；可以手動控制機器人運動、機器人程序示教編程和自動運行、機器人運行狀態監視和控制參數設置 |
1 |
套 |
|
13 |
旋轉單元 |
旋轉機構 1 臺；步進電機 1 臺；光纖傳感器 1 只。 |
1 |
套 |
|
14 |
翻轉單元 |
翻轉機構 1 臺，旋轉氣缸 1 只，手爪氣缸 1 只； 雙控電磁閥 2 只。 |
1 |
套 |
|
|
伸縮沖壓單 元 |
薄型氣缸 1 只，氣爪 1 只；標準氣缸 1 只，磁性 開關 4 只；單控電磁閥 3 只。 |
1 |
套 |
|
|
轉塔沖壓單 元 |
旋轉部件 1 套；主要由上下模盤定位銷、下模盤 下料孔、鏈條、上模盤、下模盤、傳動軸、彈性 聯軸器、圓錐滾子軸承、支座、端蓋等組成。 沖壓模具 3 套：主要由上模總成、上模導套、下 模定位塊、下模、模具校棒等組成。采用真實數 控模具，模具能實現對工件的冷沖壓，包含方孔 模、圓孔模、腰孔模，另包括模具校棒 1 套。 沖壓機構 1 套：主要由自動沖床床身、氣液增壓 缸等組成，為保證設備的穩定性， 自動沖床床身 須采用精密鑄造工藝。 |
1 |
套 |
|
15 |
直角坐標機 械手 |
X 軸 Y 軸同步帶模組 1 套； Z 軸絲桿直線模組 1 套； 伺服電機及驅動器 2 套； 集成式步進電機 1 套； 氣動手爪 2 只； 雙控電磁閥 2 只； 三層警示燈 1 只； |
1 |
套 |
|
16 |
立體倉庫單 元 |
立體倉庫機構 1 套； 步進電機：2 只； 步進驅動器：2 只； 光電傳感器：1 只； 接近傳感器：6 只； RFID 讀寫系統 1 套； RFID 托盤 15 只； 手持掃碼槍 1 套。 |
1 |
套 |
|
17 |
機器視覺檢 測單元 |
工業相機：MV-CE050-30UC FA 鏡頭：MVL-MF1220M-5MP，1 只； 機器視覺環形光源：MV-LRDS-100-90-W，1 只； 機器視覺光源線：MV-LW-003-1-S，1 條； 視覺控制器：MV-VB2110-120G，1 臺； 算法平臺軟件：iMVS-VM-6000，1 個； 液晶顯示器：11.6 英寸，1 臺； 電視支架（可調節壁掛架）：MA2710，1 個； |
1 |
套 |
|
18 |
步進驅動器 |
數字式步進驅動；采用 32 位 DSP 驅動技術；驅動電壓 DC20V-50V；體積≥118*76*24.2（mm³ ) |
1 |
臺 |
|
19 |
步進驅動器 |
電壓輸入范圍：DC20~50V；具有過壓、欠壓、過流保護等出錯保護功能；體積≥118*76*33（mm³ ) |
1 |
臺 |
|
20 |
繼電器 |
8 腳；DC24V |
8 |
只 |
|
21 |
交流伺服驅動器 |
A6 單相 200-240V 200W |
1 |
臺 |
|
22 |
磁性開關 |
普通型干簧管式；電壓 5-200V AC/DC |
10 |
只 |
|
23 |
磁性開關 |
有觸點磁性開關；2 線式；DC24V |
10 |
只 |
|
24 |
接近開關 |
DC24V；三線 NPN；金屬感應 |
10 |
只 |
|
25 |
接線端子 |
插接線一體化接線端子，若干。 |
1 |
套 |
|
26 |
物料 |
多種規格聯軸器物料，托盤物料。 |
1 |
套 |
|
27 |
安全插線 |
|
1 |
套 |
|
28 |
氣管 |
Φ4Φ6。 |
1 |
套 |
|
29 |
通信線 |
觸摸屏與計算機通信線。 |
1 |
條 |
|
30 |
線架 |
|
1 |
個 |
|
31 |
電腦推車 |
580*450*960。 |
2 |
臺 |
|
32 |
交換機 |
8 口 |
1 |
個 |
|
33 |
氣泵 |
W58 |
1 |
臺 |
|
34 |
產品配套光 盤 |
相關軟件，說明書等。 |
1 |
套 |
|
35 |
網線 3 米 |
條 |
5 |
條 |
|
36 |
配套工具 |
見表1 |
1 |
套 |
|
37 |
耗材 |
見表2 |
|
|
