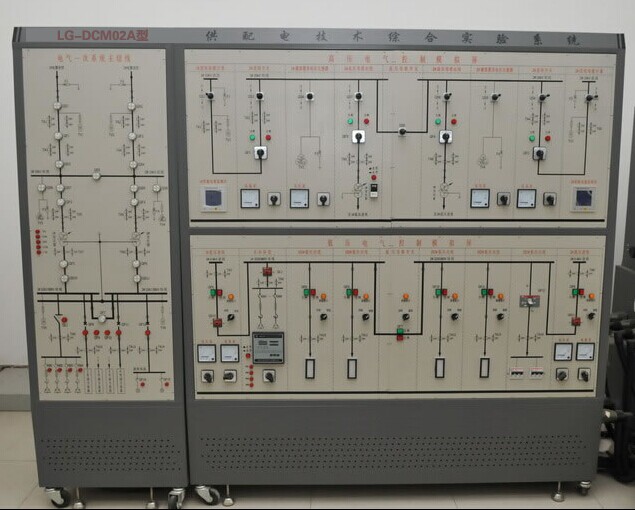

LG-DCM02A型 工廠供配電技術實訓裝置
一、技術參數要求
1.輸入電源：三相四線～380V±10% 50Hz±2%
2.整機容量：≤3kVA
3.臺體尺寸不小于1771mm×1804mm×726mm
4.RS-485和以太網兩種通訊接口；標準MODBUS通訊協議
5.微機保護裝置：刻度誤差：不大于1%；測量電流：0.2級；母線電壓：0.2級；輸出精度：0.2級；頻率：0.01Hz；P、Q、COSΦ；0.5級；通訊分辨率：不大于1ms；除能完成基本的保護功能外，還可實現測量、事件記錄和故障錄波等功能。
二、系統配置
（一）一次部分
一次部分包括一次供配電線路、隔離開關、斷路器、變壓器、變頻器及各種負荷。
1.一次供配電線路：整套裝置一次供配電線路由35 kV，10kV兩個不同的電壓等級構成，35kV模擬進線采用*常見的兩路電源進線方案，兩路電源互為備用。10kV進線也采用兩路電源進線方案，兩路電源互為備用。
2.隔離開關、斷路器：裝置線路上所采用的斷路器和隔離開關均選用現場的實物，或外形接近的開關與交流接觸器組合構成。
3.3kVA變壓器（Y/Y接法）：系統采用一個兩卷的變壓器，模擬總降變壓器，并且此變壓器具有帶載調壓功能。
4.變頻器：功率為0.75kW。
5.負荷部分：由三相交流電動機（150W、1420r/min）、三相交流同步發電機（170W、1500r/min）、電阻、電抗和風扇組成。通過斷路器控制電阻、電抗負載的投入/退出, 模擬工廠供配電系統不同帶載狀態下電氣系統的運行方式的切換。
（二）二次部分
二次部分包括微機線路保護測控裝置、微機電動機保護測控裝置、無功補償裝置、微機備自投裝置、測量表計等。
1.微機保護裝置采用32位DSP芯片作為主處理核心芯片，據有保護、遙控、錄波、對時、通訊等功能。
（1）微機線路保護測控裝置
微機線路保護測控裝置在運行線路故障時能夠快速準確的跳開故障線路斷路器，有效的阻止事故的進一步擴大。主要的保護功能有電流三段式保護、電流反時限保護、過負荷保護、加速保護、三相一次重合閘及過負荷等。
（2）微機電動機保護測控裝置
當電動機出現過負荷、出口短路等故障時，微機電動機保護測控裝置能快速準確的將電動機切除電網，阻止事故的進一步擴大。主要的保護功能有電流Ⅰ段保護、電流II段保護、電流反時限保護、負序過流保護、零序過流保護、過電壓保護、低電壓保護及過負荷保護等。
（3）微機變壓器保護測控裝置
當變壓器出現短路、過負荷等故障時，微機變壓器保護測控裝置能夠快速將變壓器切除電網或斷開變壓器負荷，阻止事故的進一步擴大，具有的保護功能有比率差動保護、差流越限告警、電流保護、零序過流保護、過負荷保護及本體保護等。
2.無功補償裝置
無功補償裝置能自動追蹤電網功率因數并控制電容器組的投切，其運行參數可靈活設置。
3.微機備自投裝置
微機備自投裝置具有進線備投、母聯備投及應急備投三種備投方式，可實時采集進線電壓、電流以及母線電壓，并具有就地/遠方控制等功能。
4.常規繼電器
常規繼電器主要完成繼電器特性實訓、基于一次系統的常規繼電保護、二次回路及自動裝置等實訓內容。主要包括電流、電壓、時間、中間及信號繼電器、重合閘繼電器、差動繼電器等。
5.模擬測量表計包含4只電壓表和6只電流表。
6.數字測量表計
數字測量表計主要測量各種繼電器的動作電壓、電流等，具體包括直流數字電壓表、直流數字電流表、交流數字電流表、交流數字電壓表及數字式電秒表。
7.監控部分
監控部分包括監控系統（計算機），PLC控制器，微機線路保護測控裝置，微機電動機保護測控裝置，微機變壓器保護測控裝置，微機備自投裝置，變頻器，智能采集模塊，三相電量智能監測儀，既可實現對有載變壓器分接頭狀態的采集和開關控制，也可以對微機保護測控裝置進行保護投退，定值的上傳和下置及配電線路電量的采集等功能。還能與對變頻器進行遠程遙控操作及狀態的采集。
（1）PLC：實訓裝置配置siemensS7-200的PLC一個，可控制有載變壓器的升降壓以及狀態的采集。
（２）智能采集模塊
智能采集模塊主要采集供電線路的電能電量參數，并使用自身配套的通信接口，通過總線，把每個回路的電量參數及時上傳。
（３）三相電量智能監測儀
三相電量智能監測儀可測量電流、電壓、有功功率、無功功率、功率因數、頻率、有功電能、無功電能等電參數，并帶開關量輸出，可通訊。
三、要完成的實訓項目
（一）工廠供配電電氣接線圖的認識
1.實訓臺電氣主接線模擬圖的認知
2.觸摸屏的正確操作
3.電氣主接線圖的認知
（二）工廠變配電室值班技能培訓
1.電流互感器與電壓互感器的接線方式
2.變壓器有載調壓
3.線路停送電操作
4.變壓器倒閘操作
5.母線倒閘操作
（三）工廠高壓線路的微機繼電保護
1.模擬系統正常、*大、*小運行方式
2.模擬系統短路
3.電秒表的正確操作
4.微機線路保護裝置參數整定操作
5.無時限電流速斷保護
6.帶時限電流速斷保護
7.定時限過電流保護
8.反時限過電流保護
9.電流電壓連鎖保護
（四）高壓電動機的繼電保護
1.變頻器參數整定操作
2.變頻器的開環調速實訓
3.三相異步電動機的啟動方式
4.微機電動機保護裝置參數整定操作
5.高壓電動機的速斷保護
6.高壓電動機的反時限過流保護
7.模擬電動機出口短路
8.微機電動機保護裝置參數整定操作
9.高壓電動機的速斷保護
10.高壓電動機的反時限過流保護
（五）工廠供電系統的自動裝置實訓
1.備用電源自動投入裝置參數整定操作
2.備用電源自動投入
3.無功補償裝置參數整定操作
4.無功自動補償功能
5.備投投入條件測試
6.進線備投（明備用）及自適應
7.母聯備投（暗備用）及自適應
8.無功補償裝置認知
9.無功自動補償
（六）變壓器微機繼電保護
1.變壓器電流速斷保護
2.變壓器過電流保護
3.變壓器瓦斯保護
4.變壓器過負荷保護
5.比例制動差動電流保護實訓
6.變壓器差動速斷保護實訓
（七）常規繼電器特性及保護實訓
1.電流繼電器特性實訓
2.電壓繼電器特性實訓
3.信號繼電器特性實訓
4.中間繼電器特性實訓
5.差動繼電器特性實訓
6.具有燈光監視的斷路器控制回路
7.具有燈光和音響監視的斷路器控制回路
8.重復動作手動復歸中央信號裝置
9.重復動作自動復歸中央信號裝置
10.供電線路帶時限的過電流保護
11.供電線路低電壓啟動過電流保護
12.配電變壓器過電流保護
13.配電變壓器的電流速斷保護
14.配電變壓器的過負荷保護
